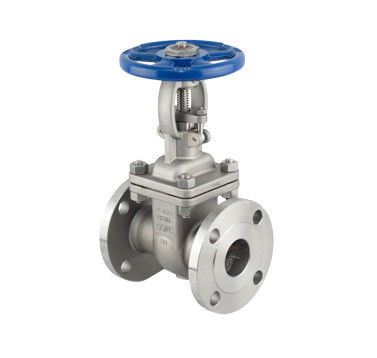

DN40-DN1200 Gatterventil für Gas

Verlängerung der Stamm Anti-Korrosion Ruggisierung widerstandsfähige Sitz-Gatterventil mit Oberflächenbox

A. Stammversiegelung

Drei unabhängige Stammdichtungen, die eine dreifache Sicherheit bieten:

• Ein NBR-Ring schützt vor Schmutz von außen.

• Ein Polyamidlager mit 4 NBR-O-Ringen schützt vor galvanischer Korrosion.

• Eine EPDM-Gummi-Handschellendichtung dient als Haupthydraulikdichtung für den Fluss.

B. Anschluss von Karosserie und Motorhaube

Die einzigartige Baugruppe des Ventilkörpers und der Kapuze sorgt für eine dauerhafte Dichte:

• Eine runde Gummibündelung passt in eine Schlucht in der Ventilkappe und verhindert, daß die Ventile

von Druckwellen ausgeblasen werden.

• Die Schrauben der Kapuze aus Edelstahl werden in die Ventilkapuze eingegraben, umgeben

Durch die Kappendichtung geschlossen und mit heißem Schmelzstoff versiegelt, wodurch keine Korrosionsgefahr besteht

Da die Schrauben nicht dem Medium oder dem Boden ausgesetzt sind.

C. Keile

Die feste, integrierte Keilmutter reduziert die Anzahl der beweglichen Ventilteile und

Die Keilmutter besteht aus
mit einer Breite von mehr als 10 mm, jedoch nicht mehr als 15 mm,

mit dem Edelstahlstamm.

D. Vulkanisierter Keil

Der duktile Eisenkern ist vollständig mit Trinkwasser zugelassenem EPDM-Kautschuk vulkanisiert

Sie ist in der Lage,

Keine Eisenteile sind dem Medium ausgesetzt und die hervorragende Gummi-Vulkanierung

verhindert, dass sich die Korrosion unter dem Gummi verschleiert.

Führungen im Keil und am Ventilkörper sorgen für ein einheitliches Schließen unabhängig von

hoher Druck.

Der sichere Betrieb ist gewährleistet, da die Führungen eine Überlastung des Stängels verhindern.

Der Keil hat eine große Durchbohrung und da es keine Hohlräume im Kern gibt, stagniert

Wasser oder Verunreinigungen können sich nicht ansammeln und eine Kontamination verursachen.

Designmerkmale:

Die Dichtungen der Spindel sind unter Druck austauschbar.

Spindel aus Edelstahl mit gewalztem Gewinde und Lager.

Gesamtgummierter Keil aus Sufraz mit auswechselbarer Spindelmutter.

Gatterventil mit voller Bohrung.

Alle Teile sind vor Korrosion geschützt.

Elastige Sitzklappen nach EN 1074-1 und 2 / EN 1171, mit WRAS-zugelassenem EPDM
Gummiteile.

Körper und Motorhaube von GJS-500-7 (GGG-50).

Stamm aus Edelstahl mit einem Gewichtsgehalt von mindestens 13% Cr mit Walzfaden
und Keilstop-Ring.

Stammdichtung mit 4 O-Ringen in einem Nylonlager, einer EPDM-Gummi-Handschellen und einer NBR

EPDM-Kappendichtung in einer Rille, Gegen-Sunk-Kappenbolzen, umgeben von der

mit einer Dichtung der Motorhaube und mit einer Heißschmelzdichtung versehen.

- Das ist Gummi.

Epoxybeschichtung nach DIN 30677-2 und GSK-Richtlinien - innen und außen.

Das Ventiltor oder das Verschlussteil ist typischerweise in Form eines Keils aus Gusseisenmaterial

so dass sie ausreichend robust sind, um für Anwendungen mit hohem Druck und hohem Durchfluss geeignet zu sein.

In einem elastischen Sitzgatterventil ist die Außenseite des Ventilkeils mit einem elastomeren

Material, das auch bei hohem Betriebsdruck eine bubbeldichte Dichtung bietet.

Der Ventil Keil wird betrieben, indem ein Gewinde Stamm drehen, so dass vorwärts oder zurückziehen das Ventil

Keil im Wasserweg des Ventilgehäuses.

Nach dem Verschluss des Ventils bildet das elastische Material an der Kante eine sprudeldichte Dichtung mit dem inneren

Schmutz oder andere Verunreinigungen im Ventilbetriebssystem können zu

unvollständige Dichtung des Keils oder andere Fehlfunktionen.

Ein weiterer Gegenstand der vorliegenden Erfindung ist die Bereitstellung eines widerstandsfähigen Sitzgatterventils mit einem

Verbessertes Keilbetreibersystem, das die schädlichen Auswirkungen von Kontaminationen, die entweder während des Baus eingeführt oder in das zum Ventil getragene Produkt gezogen werden, leicht überwindet.

Diese und andere Gegenstände der vorliegenden Erfindung, die sich aus der Untersuchung der

die beigefügte Beschreibung und Zeichnungen sind in einer Ventilanordnung enthalten, die ein Ventil umfasst,

Gehäuse, das einen Wassergang und einen Ventilsitz innerhalb des Ventilschranks definiert.

Ein Ventil Keil innerhalb des Gehäuse-Gänges angeordnet bewegt sich entlang einer Betriebsrichtung

zwischen einer geschlossenen Position in Kontakt mit dem Ventilsitz, um den Wasserfluss durch das Ventil zu blockieren

Durchgang und eine offene Position, die einen Wasserfluss durch den Ventilgang ermöglicht.

Ein Paar von auseinander gelegenen Spuren sind innerhalb des Ventilgehäuses auf beiden Seiten des Keils angeordnet

Ein Paar entgegengesetzte Flügel, die auf dem Ventilkeil getragen werden,

Ein mit dem Ventilkeil gekoppelter Ventilstamm bewegt den Ventilkeil in entgegengesetzte Richtungen zwischen Ventilöffnungs- und Ventilschließposition.

Rollen werden an den Flügeln getragen, um mit den Gleisen zu rollen und Schraubblatt sind

auf den an die Walzen angrenzenden Flügeln getragen, um Kontamination von den Gleisen zu entfernen.

Die Gleise können mit oder ohne Schiene ausgestattet sein.

eine leichte Belastungsanwendung, beispielsweise ist die Gleise vorzugsweise ohne Verkleidung ausgestattet.

Eine leichte Belastung kann z.B. am oberen Ende eines horizontal ausgerichteten

Bei schweren Belastungsbedingungen wie z.B. am Boden

am Ende einer horizontal betriebenen Ventilanordnung ist es vorzuziehen, dass die Flügel

mit Lastträgerrollen.

In diesem Fall ist es auch vorzuziehen, daß die Gleise mit einer Verkleidung aus in der Regel U-förmigen

Durchschnitt und aus einem robusten Material wie Edelstahl.

Spezifikationen:

Eigenschaften

Schießerei

Schutzfläche, die durch Sprengung fertiggestellt ist und die Oberfläche glatt und ordentlich ist.

️ Flachsitz

Glatte kontinuierliche Bohrweg ohne Sitzruhe, es ist nicht einfach, Unreinheiten aufgestapelt zu bekommen.

Wir machen die Flüssigkeit sofort.

️ Verarbeitung mit Kautschuk

Sowohl die Innen- als auch die Außenseite sind mit fortgeschrittenen Kenntnissen der Gummi-Vulkanierung beschichtet und dann

Die Elastizität des Gummis wird sichergestellt und die genauen geometrischen Abmessungen sichergestellt.

Das ist eine sehr schwierige Aufgabe, da die Schieberegler kaum zusammenhalten können, um bei langem Gebrauch zu vermeiden, daß sie abfallen.

 Korrosionsschutz

Sowohl innen als auch außen sind mit ungiftigem Pulver Epoxidharz beschichtet, um die Fähigkeit der Korrosion zu stärken und die Qualität zu erhöhen

der Wasserversorgung.

⊙ Ruggedization

Das ältere, duktile Eisenventil ist leicht zu reißen, wenn es von Nonego betroffen wird.

Der Bruch hängt von der guten mechanischen Fähigkeit des duktilen Eisens ab.

○ ○ │ │ │ │ │

Mit den drei Ringen kann die Leckage erheblich reduziert und der Ring

Die Schub-Achsleiste wird in diesem Zustand mit Druck und ohne Wasserverstopfung ersetzt.

Dies reduziert den Reibungswiderstand und senkt das Betriebsdrehmoment.

Ring ohne Öffnen und Schließen.

Rigid runder Körper

Der Körper ist minutiös gegründet, die starre Geometrie Größe sorgen für die innere Dichtung des Ventils ohne

Jeder Prozess.

️ Leichtgewicht

Diese Karosserie besteht aus duktilem Eisen, sie ist 20 bis 30% leichter als die alten.

Dienstleistungen.

Anwendungsbereich:Dieses Ventil ist in Flüssigkeitströmen weit verbreitet und dient zur Festlegung von Öffnungs- und Schließungsanlagen in solchen

Wasserversorgung, Abwasserentsorgung, Stromversorgung, Energieversorgung, Chemie, Schifffahrt, Energiequellen usw.

Anwendbare Normen

¢ Amerikanischer Standard
Entwurf nach ANSI/AWWA C509
Die Größe der Oberfläche entspricht der ASME B16.10-2000 (ISO 3-Serie)
Flansche und Bohrungen für KMU/ANSI B16.42-1998

️ British Standard
Konstruktion nach BS5163, BS5150
Gesichtszusammenfassende Abmessungen nach BS5163 ((ISO-Serie 3, ISO-Serie 19)
Flansche und Bohrungen nach BS4504 Teil 1 (EN1092)

¢ Deutscher Standard
Konstruktion nach DIN3352
Die Größe der Oberfläche entspricht DIN3202 ((F4: ISO 14-Serie;F5: ISO 15-Serie)
Flansche und Bohrungen nach BS EN1092

Anwendungen:Dieses Ventil wird in den Flüssigkeitströmen weit verbreitet, um in solchen Gewässern zu öffnen oder zu schließen.

Abwasserentsorgung, Elektrizität, Energieversorgung, Chemie, Schifffahrt, Energiequellen usw.
