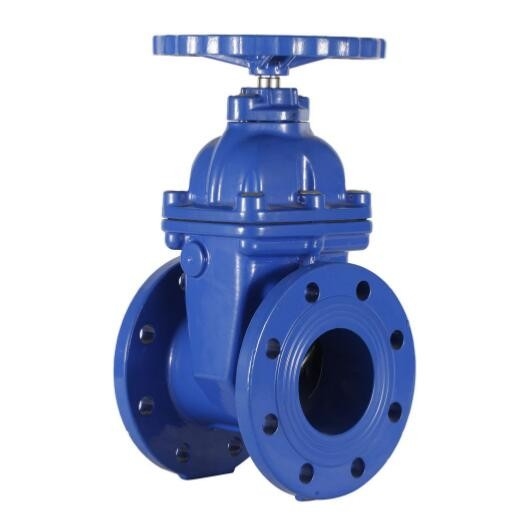

Pn16 Dn100 nicht steigender Stahlschieber des Stamm-elastischer angeflanschter Schieber-Keil-Schieber-200psi

PN16 DN100 NICHT STEIGENDER STAHLSchieber DES STAMM-ELASTISCHER ANGEFLANSCHTER SCHIEBER-KEIL-SCHIEBER-200PSI

Was ist Schieber?

Ein Schieber kann als Art Ventil definiert werden, die ein Tor benutzte, oder keilförmige Scheibe und die Scheibe Senkrechtes bewegt, um zu fließen, um den flüssigen Fluss in Rohrleitung zu beginnen oder zu stoppen.

Ein Schieber ist die allgemeinste Art des Ventils benutzt in jeder möglicher verfahrenstechnischen Anlage. Es ist ein Ventil der linearen Bewegung, das benutzt wird, um Wasserfluß zu beginnen oder zu stoppen. Im Einsatz sind diese Ventile entweder in einer völlig offenen oder völlig geschlossenen Position.

Wenn der Schieber völlig offen ist, wird die Scheibe eines Schiebers vollständig vom Fluss entfernt. Deshalb praktisch kein Strömungswiderstand. Wegen dieses sehr wenig Druckabfall wenn flüssige Durchläufe durch einen Schieber.

Um richtige Dichtung zu erzielen, wenn das Ventil völlig geschlossen ist, wird Oberflächenkontakt 360° zwischen Scheibe und Sitzen angefordert.

Schieber sollten nicht für Regelung oder das Drosseln des Flusses benutzt werden, weil genaue Steuerung nicht möglich ist. Die hohe Geschwindigkeit des Flusses in das teilweise offene Ventil verursacht möglicherweise Abnutzung der Diskette und der Sitzoberflächen und schafft auch Erschütterung und Geräusche.

Schieber-Teile

Hier können Sie die Hauptteile des Schiebers sehen. Die Scheibe eines Schiebers ist alias ein Keil. Um über jedes dieser Teile zu lernen lesen Sie kompletten Führer von Ventilteilen.

Arten von Schiebern

Es gibt drei Möglichkeiten, den Schieber zu klassifizieren.

1. Arten der Scheibe
   1. Fester Verjüngungskeil
   2. Flexibler Keil
   3. Spalten Sie Keil oder paralleles Tellerableerventil auf
2. Arten des Kopfflansch-Gelenkes
   1. Geschraubte Mütze
   2. Weglaufen-Mütze
   3. Schweißen-Mütze
   4. Druck-Dichtungs-Mütze
3. Arten der Stammbewegung
   1. Steigender Stamm oder OS- u. y-Art (außerhalb des Stammes und schraubenartig)
   2. Nicht-steigende Stammart

Fester Keil-Schieber

Fester Keil ist wegen seiner Einfachheit und Stärke das allgemeinste u. weitverbreitetste Platten. Ein Ventil mit einem festen Keil ist installiert möglicherweise in jede mögliche Position, und es ist für fast alle Flüssigkeiten passend. Es kann im turbulenten Fluss auch verwendet werden.

Jedoch entschädigt es nicht Änderungen in der Sitzausrichtung, die passend ist, Lasten oder thermische Expansion zu leiten. So ist diese Art des Scheibenentwurfs gegen Durchsickern am anfälligsten. Fester Keil wird der thermischen Blockierung unterworfen, wenn er im Hochtemperaturservice verwendet wird.

Die thermische Blockierung ist ein Phänomen, in dem Keil zwischen den Sitzen wegen der Expansion des Metalls gehaftet wird. Fest-Keilschieber werden im Allgemeinen in mäßigem benutzt, um Drucktemperaturanwendungen zu senken.

Flexibler Keil-Schieber

Der flexible Keil ist eine einteilige feste Scheibe mit einem Schnitt um den Umkreis. Diese Schnitte sind, Form und Tiefe von unterschiedlicher Größe. Ein flacher, schmaler Schnitt auf Keilumkreis gibt, weniger Flexibilität aber behält Stärke. Form-in der Pause oder im tieferen und breiteren Schnitt auf Keilumkreis gibt, mehr Flexibilität aber kompromittiert die Stärke.

Dieser Entwurf verbessert Sitzausrichtung und bietet bessere Leckenge an. Er auch Leistung in den Situationen in denen thermisches verbindliches mögliches verbesserte. Flexible Keile Schieber werden in den Dampfsystemen benutzt.

Thermische Expansion der Dampflinie verursacht einmal Verzerrung von Ventilkörpern, die möglicherweise zu die thermische Blendung führen. Das flexible Tor lässt das Tor als die Dichtungskompressen biegen wegen der thermischen Expansion der Dampfrohrleitung und verhindert die thermische Blendung.

Der Nachteil von flexiblen Toren ist, dass Linie Flüssigkeit neigt, in der Scheibe zu sammeln. Diese Korrosion ergeben und schwächen möglicherweise schließlich die Scheibe.

Spalten Sie Keil oder parallelen Scheiben Schieber auf

Spalten Sie Keil Scheibe besteht aus zwei festen Stücken und zusammenhält mithilfe eines speziellen Mechanismus auf. Sie können die selben in den Bildern sehen. Falls, Hälfte der Scheibe aus Ausrichtung heraus ist; die Scheibe ist frei, sich auf die Sitzoberfläche zu justieren. Die aufgeteilte Scheibe kann in einer Keilform oder in einem parallelen Platten sein.

Parallele Scheiben sind gefedert, also sind sie immer in Verbindung mit Sitzen und geben bidirektionale Dichtung. Der aufgeteilte Keil ist für die Behandlung von kondensationsfreien Gasen und von Flüssigkeiten an normalem und an den hohen Temperaturen passend.

Bewegungsfreiheit der Scheibe verhindert thermische Schwergängigkeit, obwohl das Ventil möglicherweise geschlossen worden, wenn eine Linie kalt ist. Dies heißt, wenn eine Linie erhitzt, durch Flüssigkeit zu erhalten ist und sie zu erweitern nicht die thermische Blendung schafft.

Arten des Schiebers basiert auf Körper, Mützenverbindung

1. ist geschraubte Mütze: Dieses ist der einfachste verfügbare Entwurf und es wird für billige Ventile verwendet.

2. ist Weglaufenmütze: Dieses ist der populärste Entwurf und verwendet in vielen Schiebern. Dieses erfordert eine Dichtung, das Gelenk zwischen dem Körper und der Mütze zu versiegeln.

3. ist Schweißen-Mütze: Dieses ist ein populärer Entwurf, in dem Zerlegung nicht angefordert wird. Sie sind Feuerzeug im Gewicht als ihre Weglaufenmützengegenstücke.

4. man ist Druck-Dichtungs-Mütze: Diese Art wird weitgehend für Hochdruckhochtemperaturanwendungen benutzt. Das höher der Körperhöhledruck, das größer die Kraft auf der Dichtung in einem Druck - Dichtungsventil.

OS- u. y-Schieber oder steigender Stamm (außerhalb des Stammes und schraubenartig)

Nicht-steigender Stamm-Schieber oder Eingeweiht-Schrauben-Ventil
