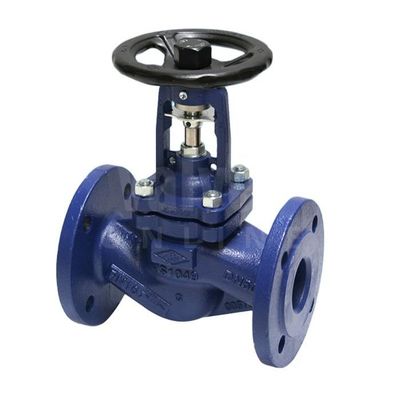

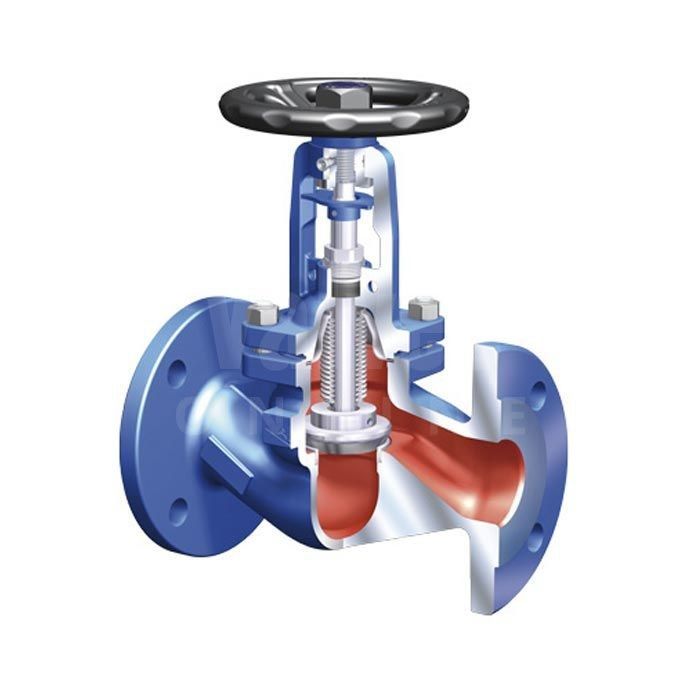

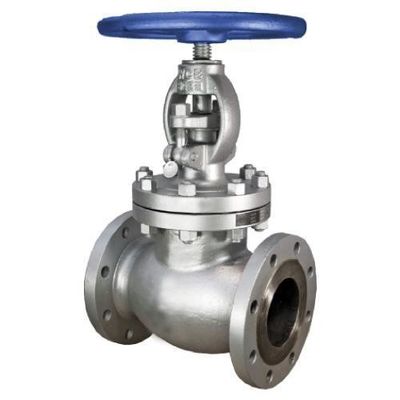

Weicher Keil-elastischer Sitz10 Zoll-Schieber mit Spindel SS316 für Chemikalie



Weicher Keil-elastisches Sitzschieber-Flansch-Ende mit Spindel SS316 für Meerwasser





Ausrüstungsbeschreibungen:

Mit Stamm SS316 Spindel.



O-Ring die Dichtungen der Spindel - „TROCKENER FADEN“ - austauschbar unter Druck.

Edelstahlspindel mit gerolltem Faden und dem Tragen.

Gesamt-sufrace rubbered Keil mit austauschbarer Spindelnuß.

Schieber mit voller Bohrung.

Alle Teile werden gegen Korrosion geschützt.



Elastische Sitzschieber werden im Transport des Trinkwassers eingesetzt.



Das Ventiltor oder das Schließungsmitglied ist gewöhnlich in Form eines Keils, der vom Roheisenmaterial gemacht wird

damit genug schroff sein, um für Hochdruck und hohe Flussanwendungen passend zu sein.



In einem elastischen Sitzschieber wird die Außenseite des Ventilkeils mit einem elastomeren beschichtet

Material damit eine Blase-feste Dichtung sogar mit erhöhtem Funktionierendruck anbieten.



Der Ventilkeil wird bearbeitet, indem man einen verlegten Stamm dreht, um das Ventil voranzubringen oder zurückzuziehen

Keil innerhalb der Wasserstraße des Ventilgehäuses.



Nach Ventilschließung das elastische Material auf den Randformen eine Blase-feste Dichtung mit dem internen

Oberfläche des Ventilkörpers. Schmutz oder andere Verschmutzung im Betriebssystem Ventil können zu führen

unvollständige Dichtung des Keils oder anderer Funktionsstörung.



Ein anderer Gegenstand der anwesenden Erfindung ist, einen elastischen Sitzschieber zur Verfügung zu stellen, der hat

verbesserter Keiloperateur, der bereitwillig die schädlichen Wirkungen der Verschmutzung eingeführt entweder während des Baus oder innerhalb des Produktes eingekuppelt überwindt, das zum Ventil getragen wird.



Diese und andere Gegenstände der anwesenden Erfindung, die vom Studieren offensichtlich wird

angefügte Beschreibung und Zeichnungen werden in einer Ventilanordnung, die enthält ein Ventil zur Verfügung gestellt

Wohnung, die einen Wasserdurchgang und eine Dichtung innerhalb des Ventildurchgangs definiert.



Ein Ventilkeil, der innerhalb des Unterkunftdurchgangs abgeschafft wird, bewegt sich entlang eine Betätigungsrichtung

zwischen einer geschlossenen Position in Verbindung mit der Dichtung, zum der Wasserführung durch das Ventil zu blockieren

Durchgang und eine offene Stelle, Wasserführung durch den Ventildurchgang erlaubend.



Ein Paar Raumauseinander Bahnen werden innerhalb des Ventilgehäuses auf beiden Seiten des Keils abgeschafft

und verlängern Sie entlang der Betätigungsrichtung. Ein Paar entgegengesetzte Flügel machte den Ventilkeil weiter,

Reise in jeder Bahn. Ein Ventilschaft, der zum Ventilkeil verbunden wird, bewegt den Ventilkeil in den entgegengesetzten austauschenden Richtungen zwischen das offene Ventil und die Ventil-zupositionen.



Rollen werden auf den Flügeln für rollende Verpflichtung mit den Bahnen getragen und Schaberblätter sind

machte die angrenzenden Flügel die Rollen weiter, um Verschmutzung von den Bahnen zu reiben.



Die Bahnen werden mit oder ohne eine Zwischenlage zur Verfügung gestellt möglicherweise. Wenn ein Flügel ohne Rollen wegen zur Verfügung gestellt wird

eine helle ladende Anwendung zum Beispiel die Bahn wird vorzugsweise ohne eine Zwischenlage zur Verfügung gestellt.



Ein heller Lastfall entsteht möglicherweise zum Beispiel am oberen Ende von horizontal orientiert

Ventilanordnung. Jedoch unter schweren Lastfällen so zum Beispiel an der Unterseite

Ende einer horizontal bearbeiteten Ventilanordnung, wird es dass die Flügel bevorzugt zur Verfügung gestellt zu werden

mit lastentragenden Rollen.



In diesem Fall wird es auch bevorzugt, dass die Bahn mit einer Zwischenlage von im Allgemeinen U-förmigem versehen wird

Querschnitts- und von einem schroffen Material wie Edelstahl gemacht.

Spezifikationen:



NEIN	Teilname	Material
1	Körper	Duktiles Roheisen
2	Keil	Duktiles Roheisen + EPDM
3	Stammnuß	Gunmetal ZCuAl10Fe3
4	Dichtung	EPDM
5	Mütze	Duktiles Roheisen
6	Drüsendichtung	Gunmetal ZCuAl10Fe3
7	Stamm	2Cr13 S.S.x 20Cr13
8	Drüse	Duktiles Roheisen
9	Gummiwischer	EPDM/NBR
10	Handrad	Duktiles Roheisen



EIGENSCHAFTEN



⊙ Strahlen

die schützende Oberfläche, die durch Strahlen beendet werden und die Oberfläche ist glatt und Neatness.



⊙ Spachtelsitz

Glatte ununterbrochene gebohrte Weise ohne setzende Pause, ist es nicht einfach, Verunreinigung zu erhalten oben pilled.

Die Flüssigkeit sofort machen.



⊙, das mit Gummi behandelt

inner und äußer werden mit dem modernen Wissen von Gummivulkanisierung dann machend beschichtet

sicher von der Elastizität des Gummis und des genauen Geometriemaßes sich vergewissern. Gummi- und duktil

Roheisenventilhand zusammen kaum. Dieses kann den Fall-weg wegen des langfristigen Gebrauches vermeiden.



⊙ rostfest

inner und äußer werden mit ungiftigem Pulverepoxidharz beschichtet, um die Kapazität der Korrosion zu verstärken widerstehend und die Qualität anzuheben

von der Wasserversorgung.



⊙ Ruggedization

Das ältere duktile Eisenventil ist einfach, zu brechen, nachdem man durch nonego ausgewirkt worden ist. Es kann stoppen

Abbruch hängen von der guten Mechanikerfähigkeit des duktilen Eisens ab.



⊙ drei „○“ Siegelring

Mit den drei „O“ – Ringe, das Durchsickern können groß verringert werden und das „O“ – Ring kann sein

ersetzt unter dieser Bedingung mit Druck und ohne Wasser zu stoppen. Der gestoßene Axletree

verringert den Reibungswiderstand und senkt das Betriebsdrehmoment. Und es kann Schalterdichtung sein

Ring, ohne sich zu öffnen und zu schließen.



⊙ steifer runder Körper

Der Körper wird winzig, die steife Geometriegröße gegründet, innere Dichtung des Ventils außen sicherzustellen

irgendein Prozess.



⊙ Leichtgewichtler

Dieser Körper wird vom duktilen Eisen gemacht, es ist Feuerzeug 20%-30% als das alt. Leicht zum Reparieren und

Instandhaltung.



Anwendungen: Dieses Ventil traf weit in den flüssigen Rohren für das Öffnen oder schließend Festlegung in so zu

Wasser, Abwasserbeseitigung, elektrischer Strom, Energetikrohr, Chemikalie, Verschiffen, Energiequellen etc.

ANWENDBARE STANDARDS

⊙ amerikanischer Standard
Entwurf zu ANSI/AWWA C509
Vertrauliches Maß zu ASME B16.10-2000 (ISO 3 Reihen)
Flansch und Bohrung zu SME/ANSI B16.42-1998

⊙ britischer Standard
Entwurf zu BS5163, BS5150
Vertrauliches Maß zu BS5163 (Reihen 3series, ISO19 ISO)
Flansch und Bohrung zu BS4504 part1 (EN1092)

⊙ Deutschland-Standard
Entwurf zu DIN3352
Vertrauliches Maß zu DIN3202 (F4: ISO 14 Reihe; F5: ISO 15 Reihe)
Flansch und Bohrung nach BS EN1092

Anwendungen: Dieses Ventil traf weit in den flüssigen Rohren für das Öffnen oder schließend Festlegung in solchem Wasser zu,

Abwasserbeseitigung, elektrischer Strom, Energetikrohr, Chemikalie, Verschiffen, Energiequellen etc.

Elastischer Sitznicht steigender britischer Standard des Stammes, Entwurf und Verbindungsmaße

entsprechend BS5163 (ISO 3 Reihe); BS4504.3.2-89 (10BAR);

Durchmesser DN		Verbindungsmaß
Millimeter	Zoll	L	D	D1	D2	b	t	Z-d
40	1-1/2“	165	150	110	84	19	3	4-19
50	2	178	165	125	99	19	3	4-19
65	2-1/2“	190	185	145	118	19	3	4-19
80	3	203	200	160	132	19	3	8-19
100	4	229	220	180	156	19	3	8-19
125	5	254	250	210	184	19	3	8-19
150	6	267	285	240	211	19	3	8-23
200	8	292	340	295	266	20	3	8-23
250	10	330	395	350	319	22	3	12-23
300	12	356	445	400	370	25	4	12-23
350	14	381	505	460	429	25	4	16-23
400	16	406	565	515	480	25	4	16-28
450	18	432	615	565	530	26	4	20-28
500	20	457	670	620	582	27	4	20-28
600	24	508	780	725	682	30	5	20-31
700	28	610	895	840	794	33	5	24-31
800	31-1/2“	660	1015	950	901	35	5	24-34
900	36	711	1115	1050	1001	38	5	28-34
1000	40	811	1230	1160	1112	40	5	28-37



Elastischer Sitznicht steigender britischer Standard des Stammes, Entwurf und Verbindungsmaße

entsprechend BS5163 (ISO 3 Reihe); BS4504.3.2-89 (16BAR);

Durchmesser DN		Verbindungsmaß
Millimeter	Zoll	L	D	D1	D2	b	t	Z-d
40	1-1/2“	165	150	110	84	19	3	4-19
50	2	178	165	125	99	19	3	4-19
65	2-1/2“	190	185	145	118	19	3	4-19
80	3	203	200	160	132	19	3	8-19
100	4	229	220	180	156	19	3	8-19
125	5	254	250	210	184	19	3	8-19
150	6	267	285	240	211	19	3	8-23
200	8	292	340	295	266	20	3	12-23
250	10	330	405	355	319	22	3	12-28
300	12	356	460	410	370	25	4	12-28
350	14	381	520	470	429	27	4	16-28
400	16	406	580	525	480	28	4	16-31
450	18	432	640	585	548	30	4	20-31
500	20	457	715	650	609	32	4	20-34
600	24	508	840	770	720	36	5	20-37
700	28	610	910	840	794	40	5	24-37
800	31-1/2“	660	1025	950	901	43	5	24-40
900	36	711	1125	1050	1001	47	5	28-40
1000	40	811	1255	1170	1112	50	5	28-43
