TOBO-STAHLKONZERN CHINA

|
| Herkunftsort: | China |
| Markenname: | TOBO |
| Zertifizierung: | CE/ISO |
| Modellnummer: | / |
| Min Bestellmenge: | 1pcs |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Die Ventile sind in Luftpolsterfolie aus Kunststoff und in Sperrholzkisten eingewickelt |
| Lieferzeit: | 25workdays |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 1000000-teilig/Stücke pro Monat |
| Anwendung: | Öl und Gas, Chemie, Kraftwerk | Körper-Material: | Kohlenstoffstahl |
|---|---|---|---|
| Verbindungsart: | Flansch | Entwurfsstandard: | API 6D, API 594 |
| Endanschluß: | BW, SW, NPT, RF, RTJ | Operationsart: | Manuell, elektrisch, pneumatisch |
| Druck-Bewertung: | 150-2500lb | Dichtungsmaterial: | NBR, EPDM, VITON, PTFE |
| Seat-Material: | Nylon, PTFE, Metall | Größe: | 2-24 Zoll |
| Passendes Medium: | Wasser, Öl, Gas | Geeigneter Druck: | Niederdruck, Hochdruck |
| Temperaturspanne: | -196℃~+200℃ | Ventil-Art: | Flansch-Rückschlagventil |
| Markieren: | Rückschlagventil mit Flanschenden,langsam schließendes Rückschlagventil ohne Schlag,Flansch-Rückschlagventil aus Gusseisen |
||

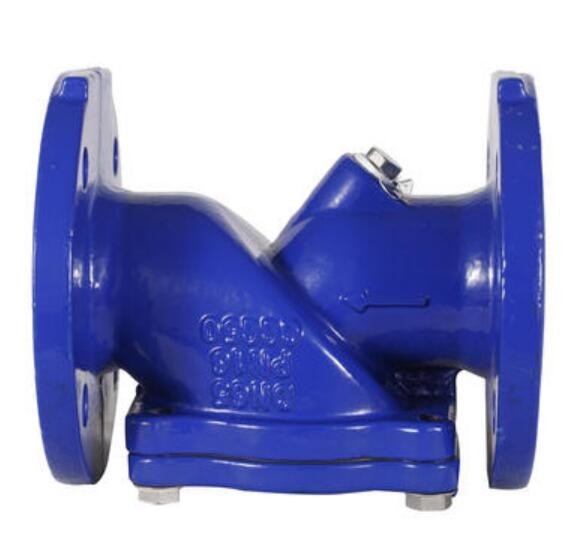

BS5153 Gusseisen-Druckpreis, nicht zuschlagendes, langsam schließendes Rückschlagventil mit Flanschenden
| Produktname: | Kugelrückschlagventil | Anwendung: | Abwasser, Wasser usw., |
|---|---|---|---|
| Größe: | DN150 ~ DN500 | Druck: | PN10/16 |
| Standard: | DIN/BS/AWWA/JIS | Temperatur: | -20~120 °C |
| Körper: | Gusseisen/Sphäroguss | Ball: | Eisenbeschichtung EPDM/NBR |
| Markieren: |
Kugelrückschlagventil aus Edelstahl,Vertikales Kugelrückschlagventil |
||
Dreiwege-Kugelrückschlagventil aus Stahl für Schlamm/Schlamm/Bergwerk/DN150 – DN500
Wenn Sie weitere Informationen benötigen, nehmen Sie bitte Kontakt mit uns auf.
Beschreibung:
| Technische Parameter | ||||
| Modell | PN(MPa) | Gießtestdruck (MPa) | Dichtungsprüfdruck (MPa) | Materialien Karosserie, Motorhaube |
| HQ41X-10 | 1 | 1.5 | 1.1 | Eisen oder Stahl |
| HQ41X-16 | 1.6 | 2.4 | 1,76 | |
| Teile und Material verschicken | ||||
| Körper: Gusseisen, Sphäroguss, WCB | ||||
| Oberteil: Gusseisen, Sphäroguss, WCB | ||||
| Kugel: Stahlguss, mit Neopren beschichtet | ||||
| Medium: Wasser und schwach ätzende Flüssigkeit | ||||
Anwendungen:
Das Kugelrückschlagventil mit Flansch verwendet die mit Gummi überzogene Rolle als Scheibe, wenn es unter der Wirkung des
Medium, kann entlang der integrierten Gleitbahn im Inneren des Ventils auf und ab rollen, um sich zu öffnen bzw
Schließe es.
Und es zeichnet sich durch gute Dichtheit, geräuschloses Schließen und keine Entstehung von Wasserschlägen aus.
Der Körper verfügt über einen vollständigen Wasserdurchflussweg, großer Durchfluss, geringer Widerstand und geringerer Wasserdruckverlust
die des Swing-Typs um 50.
Es ist vertikal oder horizontal montierbar und kann für Kaltwasser, Warmwasser, Industrie und Wasser verwendet werden
lebende Schlammrohrnetze, besonders geeignet für die Schlammtauchpumpe.
Die mittlere Temperatur: 0~80℃.
| Maße | ||||||
| DN(mm) | L | D | D1 | D2 | Z-φd | H |
| 50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
| 65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
| 80 | 260 | 195 | 160 | 135 | 4-18/8-18 | 245 |
| 100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
| 125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
| 150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
| 200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
| 250 | 600 | 390/405 | 350/355 | 320 | 23.12./25.12 | 600 |
| 300 | 700 | 440/460 | 400/410 | 375 | 23.12./25.12 | 715 |
| 350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
Rückschlagventile vom Kugeltyp (Rückschlagventil) waren die ersten Ventile mit einem einzigartigen Design.Ein sehr einfaches
aber robustes Design ohne kritische Mechanismen.
Alle Teile wie der Scharnierstift-Scheibenmechanismus, die bei herkömmlichen Ventilen verwendet werden, wurden eliminiert und in eine neue eingebaut
Verstärkte, mit Gummi beschichtete Kugel, um den Medienfluss im Rücklaufzustand zu stoppen.
Diese Kugel bewegt sich beim Pumpen vollständig aus dem Strömungsweg, um minimale Druckverluste zu erzielen.
Die kugelförmige, mit Gummi beschichtete Kugel dichtet perfekt auf dem abgerundeten Ventilsitz ab und sorgt so für absolute Leckagesicherheit
Abdichtung.
Dieses Design bietet weitere Vorteile wie Verstopfungsfreiheit und Selbstreinigung.Dabei praktisch wartungsfrei
Ventile, falls erforderlich, nach längerem Gebrauch ist der Online-Austausch der Kugel nur eine Minute Arbeit.
* Geringerer Stromverbrauch
* Größere Feststoffhandhabungskapazität
* Selbstreinigend, nicht verstopfend
* Perfekte Abdichtung
* Geringer Druckabfall
Prinzip:
Das Herzstück dieses Ventils ist ein verstärkter Gummiball.Das einzigartige Design des Ventils ermöglicht eine freie Bewegung der Kugel.
Die Kugel bewegt sich beim Starten der Pumpe in die offene Position und ermöglicht einen freien Flüssigkeitsfluss ohne Störungen (siehe Abbildung).
Wenn die Pumpe stoppt, sitzt die Kugel aufgrund ihres Eigengewichts und Gegendrucks fest am Metallsitz
die Flüssigkeit (Maus über Bild).Dies führt zu einer TROPFENLOSEN Versiegelung.
Teileliste / Konstruktionsmaterialien
| Teil | Beschreibung | Standard | Speziell |
| 1. | Körper | Gusseisen | Edelstahl, Stahlguss |
| 2. | Abdeckung | Gusseisen | Edelstahl, Stahlguss |
| 3. | Ball | Nitrilverstärkt | EPDM, Neopren |
| 4. | Abdeckring | Nitrilkautschuk | Butyl, Viton |
| 5. | Kugelsitzring | LT-Bronze | Edelstahl, hart gerieben. |
| 6. | Befestigungselemente | Kohlenstoffstahl | St. Stahl |
| Material Liste | |||
| Teil | Material | ASTM | BS |
| Körper | Messing | B124 C38800 | 2874 CZ122 |
| Deckel | Messing | B124 C38800 | 1400 LG2 |
| Rabatt | Messing | B124 C38800 | 2874 CZ122 |
| Frühling | Edelstahl | A313 304 | 3111 304S31 |
| Sitz | NBR | ||
| Produktname | Vertikale Rückschlagventile aus Messing, chinesische Herstellung, in verschiedenen Größen |
| Material | Messing |
| Farbe | messinggelb |
| Standard | JIS ANSI |
| DRUCK | PN16 |
| Ventilstandard | Entspricht MSS SP-80 Mit Gewinde nach BS 21 (ISO7)/ASME B1.20.1 |
|
| Größenbereich | 15 mm (1/2") ~ 50 mm (2") | |
| Arbeitsdruck | 300 psi (20,7 bar) WOG stoßfest 150 psi (10,3 bar) Sattdampf |
|
| Prüfdruck | Gehäuse: 31 bar (450 psi), hydrostatisch | |
| Sitz: 330 psi (22,7 bar), hydrostatisch 80 psi (5,5 bar) Luft |
||
| Geeignete Medien | Wasser, Öl, Gas |
|
Teileliste / Konstruktionsmaterialien
| Teil | Beschreibung | Standard | Speziell |
| 1. | Körper | Gusseisen | Edelstahl, Stahlguss |
| 2. | Abdeckung | Gusseisen | Edelstahl, Stahlguss |
| 3. | Ball | Nitrilverstärkt | EPDM, Neopren |
| 4. | Abdeckring | Nitrilkautschuk | Butyl, Viton |
| 5. | Kugelsitzring | LT-Bronze | Edelstahl, hart gerieben. |
| 6. | Befestigungselemente | Kohlenstoffstahl | St. Stahl |
Beschreibung:
| Technische Parameter | ||||
| Modell | PN(MPa) | Gießtestdruck (MPa) | Dichtungsprüfdruck (MPa) | Materialien Karosserie, Motorhaube |
| HQ41X-10 | 1 | 1.5 | 1.1 | Eisen oder Stahl |
| HQ41X-16 | 1.6 | 2.4 | 1,76 | |
| Teile und Material verschicken | ||||
| Körper: Gusseisen, Sphäroguss, WCB | ||||
| Oberteil: Gusseisen, Sphäroguss, WCB | ||||
| Kugel: Stahlguss, mit Neopren beschichtet | ||||
| Medium: Wasser und schwach ätzende Flüssigkeit | ||||
| Maße | ||||||
| DN(mm) | L | D | D1 | D2 | Z-φd | H |
| 50 | 180 | 160 | 125 | 100 | 4-18 | 185 |
| 65 | 200 | 180 | 145 | 120 | 4-18 | 210 |
| 80 | 260 | 195 | 160 | 135 | 4-18/8-18 | 245 |
| 100 | 300 | 215 | 180 | 155 | 8-18 | 280 |
| 125 | 350 | 245 | 210 | 185 | 8-18 | 335 |
| 150 | 400 | 280 | 240 | 210 | 8-23 | 400 |
| 200 | 500 | 335 | 295 | 265 | 8-23/12-23 | 495 |
| 250 | 600 | 390/405 | 350/355 | 320 | 23.12./25.12 | 600 |
| 300 | 700 | 440/460 | 400/410 | 375 | 23.12./25.12 | 715 |
| 350 | 800 | 500/520 | 460/470 | 435 | 16-23/16-25 | 820 |
Rückschlagventile vom Kugeltyp (Rückschlagventil) waren die ersten Ventile mit einem einzigartigen Design.Ein sehr einfaches
aber robustes Design ohne kritische Mechanismen.
Alle Teile wie der Scharnierstift-Scheibenmechanismus, die bei herkömmlichen Ventilen verwendet werden, wurden eliminiert und in eine neue eingebaut
Verstärkte, mit Gummi beschichtete Kugel, um den Medienfluss im Rücklaufzustand zu stoppen.
Diese Kugel bewegt sich beim Pumpen vollständig aus dem Strömungsweg, um minimale Druckverluste zu erzielen.
Die kugelförmige, mit Gummi beschichtete Kugel dichtet perfekt auf dem abgerundeten Ventilsitz ab und sorgt so für absolute Leckagesicherheit
Abdichtung.
Dieses Design bietet weitere Vorteile wie Verstopfungsfreiheit und Selbstreinigung.Dabei praktisch wartungsfrei
Ventile, falls erforderlich, nach längerem Gebrauch ist der Online-Austausch der Kugel nur eine Minute Arbeit.
* Geringerer Stromverbrauch
* Größere Feststoffhandhabungskapazität
* Selbstreinigend, nicht verstopfend
* Perfekte Abdichtung
* Geringer Druckabfall
Prinzip:
Das Herzstück dieses Ventils ist ein verstärkter Gummiball.Das einzigartige Design des Ventils ermöglicht eine freie Bewegung der Kugel.
Die Kugel bewegt sich beim Starten der Pumpe in die offene Position und ermöglicht einen freien Flüssigkeitsfluss ohne Störungen (siehe Abbildung).
Wenn die Pumpe stoppt, sitzt die Kugel aufgrund ihres Eigengewichts und Gegendrucks fest am Metallsitz
die Flüssigkeit (Maus über Bild).Dies führt zu einer TROPFENLOSEN Versiegelung.
Teileliste / Konstruktionsmaterialien
| Teil | Beschreibung | Standard | Speziell |
| 1. | Körper | Gusseisen | Edelstahl, Stahlguss |
| 2. | Abdeckung | Gusseisen | Edelstahl, Stahlguss |
| 3. | Ball | Nitrilverstärkt | EPDM, Neopren |
| 4. | Abdeckring | Nitrilkautschuk | Butyl, Viton |
| 5. | Kugelsitzring | LT-Bronze | Edelstahl, hart gerieben. |
| 6. | Befestigungselemente | Kohlenstoffstahl | St. Stahl |
