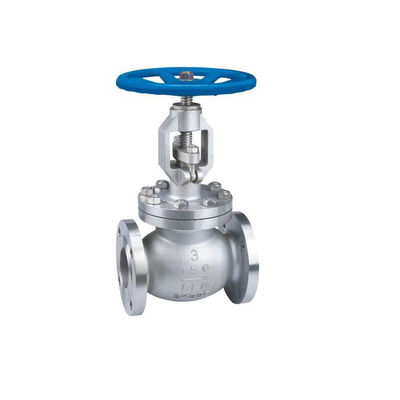

25A 10kg/cm2 x 127L flanschte Kugel-Ventil STS304 HANDrad

25A 10kg/cm2 x 127L flanschte Kugel-Ventil STS304 HANDrad

Geschmiedetes Stahl-Integarl flanschte Ventil

Kurze Einleitung:

Integrale angeflanschte Ventile sind in drei Mützenentwürfen verfügbar.

Der erste Entwurf ist die weggelaufene Mütze, wenn die männlich-weibliche gemeinsame, gewundene Wunddichtung, hergestellt ist, in der F304L-/graphite.Ringgelenkdichtung, sind auch verfügbar auf Anfrage.

Der zweite Entwurf ist die geschweißte Mütze, mit verlegt und geschweißtes Gelenk zu versiegeln. Auf Anfrage ist ein geschweißtes Gelenk der vollen Stiftextraktionsstärke verfügbar.

Der dritte Entwurf ist die Dichtschottmütze, mit einem Gelenk des verlegten und Dichtschott. Integrale angeflanschte Endenventile sind im Tor, in der Kugel, im Kolben, in der Kontrolle und in den Schwingenkontrollentwurfskonfigurationen verfügbar.

Technische Spezifikation

* integrale Flanschventile passen sich an API 602 und ANSI B16.34 an.

* jedes wird entsprechend API 598 geprüft, und Markierung ist pro MSS SP-25.

* voller Hafen und herkömmlicher Hafen

* vertrauliches Übereinstimmungst ANSI B16.10

* Flansche entsprechend ANSI B16.5

* Dichtschottmütze

* außerhalb der Schraube und des Jochs (OS u. Y)

* zweiteilige selbstausrichtende Stopfbuchse

* integraler Rücksitz

* integrale Körperflansche

* Kolben schweißte Enden zu ASME B16.25

* gemeinsame Art des RTJ-Mützendichtungs-Ringes

* weggelaufener Mütze mit gewundener gedrehter verlegter und Dichtung geschweißter Mütze der Dichtung, oder Mütze des verlegten und Dichtschott

Standardmaterialanweisung

NEIN.	Teil-Name	CS zu ASTM	Hinsichtlich ASTM	SS zu ASTM
		Art A105	Art F22	Art F304 (L)	Art F316 (L)
1	Körper	A105	A182 F22	A182 F304 (L)	A182 F316 (L)
2	Stamm-Ring	A276 420	A276 304	A276 304 (L)	A276 316 (L)
3	Keil	A276 410 u. 430	A182 F304	A182 F304 (L)	A182 F316 (L)
4	Stamm	A182 F6	A182 F304	A182 F304 (L)	A182 F316 (L)
5	Dichtung	Gewölbter SS+-Graphit		SS+PTFE
6	Mütze	A105	A182 F22	A182 F304 (L)	A182 F316 (l)
7	Mützen-Bolzen	A193 B7	A193 B16	A193 B8	A193 B8M
8	Pin	A276 420		A276 304
9	Drüse	A276 410		A182 F304 (L)	A182 F316 (L)
10	Drüsen-Ringbolzen	A193 B7	A193 B16	A193 B8	A193 B8M
11	Drüsen-Flansch	A105	A182 F11	A182 F304 (L)	A182 F316 (L)
12	Überwurfmutter	A194 2H	A194 4	A194 8	A194 8M
13	Yoke Nut	A276 410
14	H.W.Lock-Nuss	A194 2H	A194 4	A194 8	A194 8M
15	Nummernschild	SS
16	Handrad	A197
17	Geschmierte Dichtung	A473 431
18	Stamm-Verpackung	Flexibler Graphit		PTFE
Passendes Medium		Wasser, Öl, Gas etc.,		Wasser, Öl, Gas etc.,	HNO3, CH3 OOH usw.
Passende Temperatur		-29℃~425℃		-29℃~550℃	-29℃~180℃

Maß (Millimeter) und Gewicht (Kilogramm)

NPS			1/2“	3/4"	1"	11/4“	11/2“	2"
L (RF) L1 (BW)	150Lb		108	117	127	140	165	203
	300Lb		140	152	165	178	190	216
	600Lb		165	190	216	229	241	292
H	150Lb~300Lb		158	169	197	236	246	283
	600Lb		169	197	236	246	283	320
W			100	100	125	160	160	180
Gewicht	150Lb	Rf	4,5	5,2	8,2	11,5	12,5	20,3
		BW	2,8	3,3	5,4	7,1	8,2	12,5
	300Lb	Rf	4,8	6,2	9,3	14	15,5	23,4
		BW	3,5	4,4	6,8	8,1	9,2	15,4
	600Lb	Rf	5,9	7,4	10,4	16,2	17,5	28,3
		BW	4,5	5,1	8,2	10,5	12,4	20,1

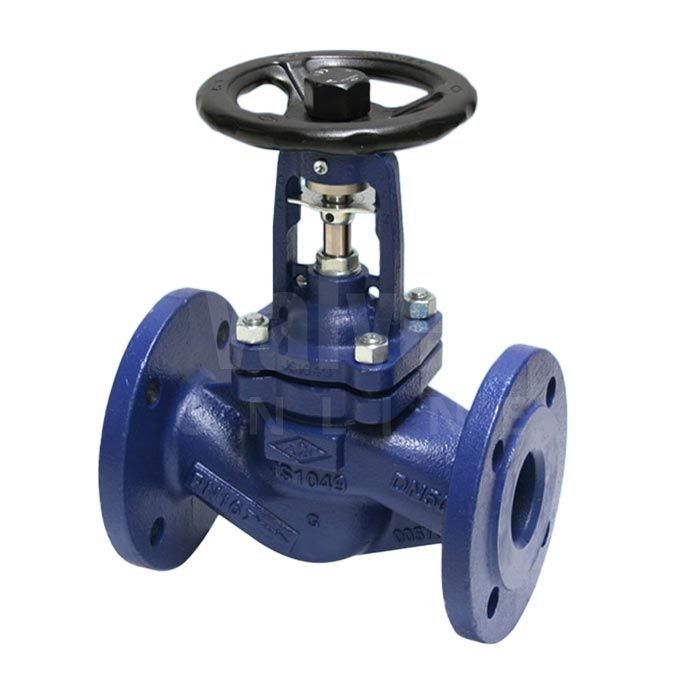

Angeflanschtes Enden-Kugel-Ventil 900Lb~1500Lb

NPS		1/2“	3/4"	1"	11/2“	11/4“	2"
L (RTJ)	900Lb~1500Lb	216	229	254	279	305	371
L1 (BW)	900Lb~1500Lb	216	229	254	279	305	368
H (OFFEN)		197	197	236	246	283	330
W		125	125	160	160	180	200
Gewicht	RTJ	7,2	11,5	15,6	16,2	22,6	32,8
	BW	5,2	9,3	12,4	13,8	18,9	27,5

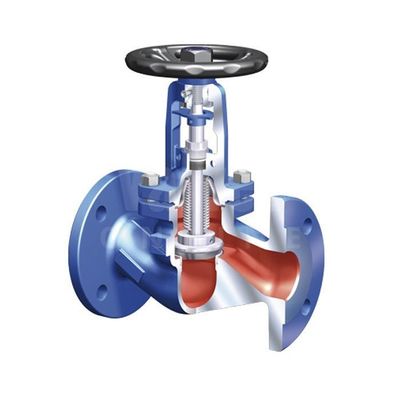

Angeflanschtes Endenc$druck-dichtung Kugel-Ventil 900Lb~2500Lb

NPS		1/2“	3/4"	1"	11/4“	11/2“	2"
L (RTJ)	900Lb~1500Lb	216	229	254	279	305	368
	2500Lb	264	273	308	349	384	451
H (OFFEN)	900Lb~1500Lb	216	250	270	320	250	445
	2500Lb	321	321	321	373	406	495
W		160	160	180	200	250	280
Gewicht	900Lb~1500Lb	19,6	21,5	25,7	37,8	48,5	99,8
	2500Lb	21,5	24,7	30,4	48,1	58,1	130,0

Das Kugelventil ist entworfener Hinweis auf modernem internem und internationalem Standard. Das , das unterschiedliches Material, das Ventil kann Arbeiten mit unterschiedlichem Medium, wie Wasser, Öl, Gas, Dampf, Carbamid und anderem Medium annimmt.

Auswahl von möglichen Anwendungen:

(Industrie) (Kraftwerk)

(Rauchgas puerification Anlage) (Gasversorgung)

(Vakuumanlagen) (Ammoniak)

(Heißwasser) (cllling&freezing systme)

(Heiztechnologie) (Dampfsystem)

Eigenschaften

Außerhalb der Schraube und des Jochs (OS u. Y), steigender Stamm

Weggelaufene Mütze

Konische Diskette

Ausgedehnte Mütze für kälteerzeugende Dienstleistungen

Auswirkungshandrad optional

Gang optional

Spezifikationen

Entwurf: ASME B16.34/BS 1873

Vertraulich: ASME B16.10

Ende zu beenden: ASME B16.10

Enden-Flansch: ASME B16.5

BW-Ende: ASME B16.25

Test: API 598

Speziell: NACE MR-01-75

Anmerkungen: Die Größe der Serie, Ventilverbindungsflansch kann Entwurf entsprechend Kunden reguirment sein.

Produktleistungsspezifikation

Teile	Materialien
Körper	ASTM A216 GR.WCB
Sitzring	ASTM A105 + Stellite stellte gegenüber
Diskette	ASTM A105 + 13Cr stellte gegenüber
Disketten-Druckplatte	Art 420 ASTM A276
Disketten-Nuss	Art 410 ASTM A276
Stamm	ASTM A182 GR.F6
Mützen-Bolzenmuttern	ASTM A194 GR.2H
Mützen-Bolzen	ASTM A193 GR.B7
Dichtung	Weiches Eisen + Graphit
Rücksitz-Buchse	Art 410 ASTM A276
Stamm-Verpackung	Geflochtener Graphit u. Würfel bildeten Graphitring
Mütze	ASTM A216 GR.WCB
Ringbolzen-Stifte	Kohlenstoffstahl
Drüse	Art 410 ASTM A276
Drüsen-Flansch	ASTM A216 GR.WCB
Drüsen-Augbolzen	ASTM A307 GR.B
Ringbolzen-Nüsse	ASTM A194 GR.2H
Yoke Bush	ASTM A439 GR.D-2
Schraube	Kohlenstoffstahl
Handrad	Duktiles Eisen
Handradmutter	ASTM A194 GR.2H
Waschmaschine	Kohlenstoffstahl
Joch	ASTM A216 GR.WCB
Yoke Pan Bolt Nuts	ASTM A194 GR.2H
Yoke Pan Bolt	ASTM A193 GR.B7
Lager	Stahl
Laterne Ring On Request	Art 410 ASTM A276

Hauptmaße

Lbs-Maße und Gewichte der ASME-Druck-Klassen-150

NPS	in	2	2,5	3	4	5	6	8	10	12	14	16
d	Millimeter	51	64	76	102	127	152	203	254	305	337	387
L-L1	in	8	8,5	9,5	11,5	14	16	19,5	24,5	27,5	31	36
(RF-BW)	Millimeter	203	216	241	292	356	406	495	622	698	787	914
L2	in	8,5	9	10	12	14,5	16,5	20	25	28	31,5	36,5
(RTJ)	Millimeter	216	229	254	305	368	419	508	635	711	800	927
H	in	13,43	14,45	14,76	19,02	21,14	20,35	23,23	29,69	37,05	42,72	38,03
(offen)	Millimeter	341	367	375	483	537	517	590	754	941	1085	966
W	in	7,87	9,84	9,84	11,81	11,81	13,78	15,75	17,72	25,2	25,2	18,11
	Millimeter	200	250	250	300	300	350	400	450	640	640	460
GEWICHT	BF	22	29	42	64	77	105	154	288	507	617	810
(Kilogramm)	BW	19	25	34	49	65	82	131	249	430	580	763

Lbs-Maße und Gewichte der ASME-Druck-Klassen-300

NPS	in	2	2,5	3	4	5	6	8	10	12
d	Millimeter	51	64	76	102	127	152	203	254	305
L-L1	in	10,5	11,5	12,5	14	15,75	17,5	22	24,5	28
(RF-BW)	Millimeter	267	292	318	356	400	444	559	622	711
L2	in	11,12	12,12	13,12	14,62	16,37	18,12	22,62	25,12	28,62
(RTJ)	Millimeter	283	308	333	371	416	460	575	638	727
H	in	13,74	14,8	16,93	19,13	22,05	24,33	36,89	37,36	39,17
(offen)	Millimeter	349	376	430	486	560	618	937	949	995
W	in	7,87	9,84	9,84	13,78	15,75	17,72	2,05	25,2	18,11
	Millimeter	200	250	250	350	400	450	560	640	460
GEWICHT	BF	31	43	57	86	130	168	280	385	724
(Kilogramm)	BW	26	38	44	68	110	138	228	329	618

Lbs-Maße und Gewichte der ASME-Druck-Klassen-300

NPS	in	2	2,5	3	4	6	8	10	12
d	Millimeter	51	64	76	102	152	200	248	298
L-L1	in	11,5	13	14	17	22	26	31	33
(RF-BW)	Millimeter	292	330	356	432	559	660	787	838
L2	in	11,62	13,12	14,12	17,12	22,12	26,12	31,12	33,12
(RTJ)	Millimeter	295	333	359	435	562	664	791	841
H	in	16,73	19,76	20,51	24,41	34,88	36,69	40,94	50,39
(offen)	Millimeter	425	502	521	620	886	932	1040	1280
W	in	9,84	11,81	13,78	17,72	22,05	18,11	24,02	29,92
	Millimeter	250	300	350	450	560	460	610	760
GEWICHT	BF	39	58	73	120	327	482	700	900
(Kilogramm)	BW	33	48	61	95	261	385	588	795

Kurze Einleitung:

Das Kugelventil ist entworfener Hinweis auf modernem internem und internationalem Standard. Der Körper annehmen

Bereichkonfiguration und es haben auch die Eigenschaft des guten Auftrittes, der netten Funktion und der besseren Qualität.

Treffen Sie von CLASS150 auf CLASS1500 und von -29℃~425℃ (Stahl), -40℃~550℃ zu (Edelstahl).

Unter Verwendung des unterschiedlichen Materials kann das Ventil Arbeiten mit unterschiedlichem Medium, wie Wasser, Öl, Gas, Dampf, Carbamid

und anderes Medium.

Eigenschaften:

- Hintere Dichtung

Hinterer Dichtungsentwurf, zum der zuverlässigen Verpackung und des Versiegelns sicherzustellen, wenn Ventil völlig geöffnet ist. (Ersatz der Verpackung unter Druck wird nicht empfohlen)

- Widerstehen Sie Reibung

Ventilteller wird genügend Intensität und Starrheit gegeben. Die DiskettenDichtfläche ist möglicherweise geschweißt mit Satelliten aufgebautes

Legierung eingelegt oder anderes Material, das auf die Teilnehmeranforderungen reagiert.

- Genauer Entwurf:

Entwerfen Sie den Körper und die Mütze entsprechend genauer Berechnung. Körper und Mütze haben hochfestes,

steife und Flussfähigkeit.

Postteil u. -material

	Einzelteil-Name von Teilen	Material
1	Körper	WCB, CF8, CF8M
2	Seat	Satellit 2Cr13,25+
3	Diskette	2Cr13, 304, 25+satellite
4	Stamm	2Cr13, 304, 304L
5	Dichtung	Graphite+304, Stahl Graphite+08
6	Mütze	WCB, CF8, CF8M
7	Verpackung	Graphit, PTFE
8	Handrad	HT250, QT450

Technische Spezifikation

- Nenndurchmesser: 2" - 12"

- Anwendbare Temperatur: -29℃~425℃ (Stahl) -40℃~550℃

(Edelstahl)

- Nenndruck: 150Lb 300Lb 600Lb 900Lb 1500Lb

- Anwendbares Medium: Wasser, Gas, Öl und anderes Kaustizitätsmedium.

Anwendungs-Standard

- Fertigungsstandard: ANSI B16.34

- Gesicht, zum des Maßes gegenüberzustellen: ANSI B 16,10

- Flanschmaß: ANSI B 16,5

- Test: API 598

Beschreibung:

Externes und Verbindungshauptsächlichmaß

	CLASS150
Größe (herein)	2"	2-1/2“	3"	4"	5"	6"	8"	10"	12"
L, L1-RF.BW (Millimeter)	203	216	214	292	330	356	495	622	698
L2-RTJ (Millimeter)	216	229	254	305	343	368	508	635	711
H (Millimeter)	330	390	410	475	540	585	725	825	940
K (Millimeter)	200	250	250	300	350	350	450	500	600
Gewicht (Kilogramm)	23	29	40	59	95	115	178	268	385

	CLASS300
Größe (herein)	2"	2-1/2“	3"	4"	5"	6"	8"	10"	12"
L, L1-RF.BW (Millimeter)	267	292	318	355	400	440	533	622	711
L2-RTJ (Millimeter)	283	308	333	371	416	460	549	638	727
H (Millimeter)	350	425	485	520	565	655	825	920	1155
K (Millimeter)	200	250	300	300	350	350	500	600	700
Gewicht (Kilogramm)	30	45	60	83	135	162	265	375	525

	CLASS600
Größe (herein)	2"	2-1/2“		3"		4"		5"		6"		8"		10"
L, L1-RF.BW (Millimeter)	292	330		356		432		508		559		660		787
L2-RTJ (Millimeter)	295	333		359		435		511		562		664		791
H (Millimeter)	420	490		550		590		620		700		950		1140
K (Millimeter)	250	300		300		350		500		500		600		600
Gewicht (Kilogramm)	39	61		76		122		210		245		447		692
	CLASS900
Größe (herein)	2"		2-1/2“		3"		4"		5"		6"		8"
L, L1-RF.BW (Millimeter)	368		419		381		457		559		610		737
L2-RTJ (Millimeter)	371		422		384		460		562		613		740
H (Millimeter)	495		540		600		655		670		780		1050
K (Millimeter)	300		350		350		500		500		350*		350*
Gewicht (Kilogramm)	96		79		117		178		305		355		730
Anmerkung: Gebrauch „*“, haben Durchschnitt das Getriebe repariert.

	CLASS1500
Größe (herein)	2"	2-1/2“	3"	4"	6"
L, L1-RF.BW (Millimeter)	368	419	470	546	705
L2-RTJ (Millimeter)	371	422	473	549	711
H (Millimeter)	550	582	625	750	925
K (Millimeter)	300	350	400	450	600
Gewicht (Kilogramm)	116	125	145	210	475
