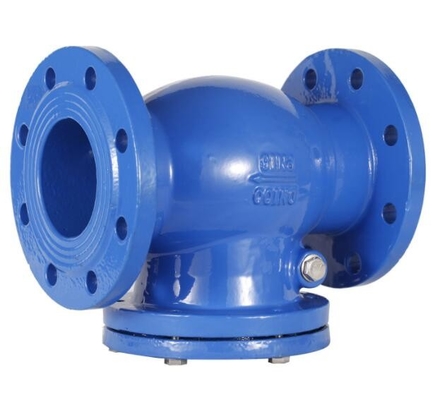

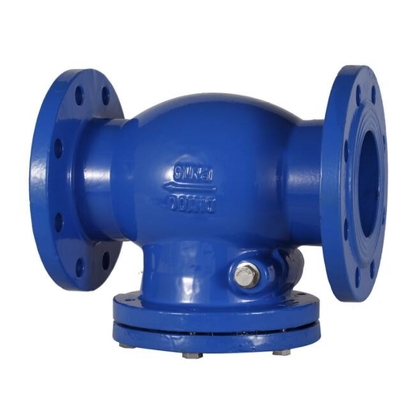

LÄRM Roheisen/Stahlaufzug-doppeltes angeflanschtes Sicherheitsventil, nicht Rückholventil

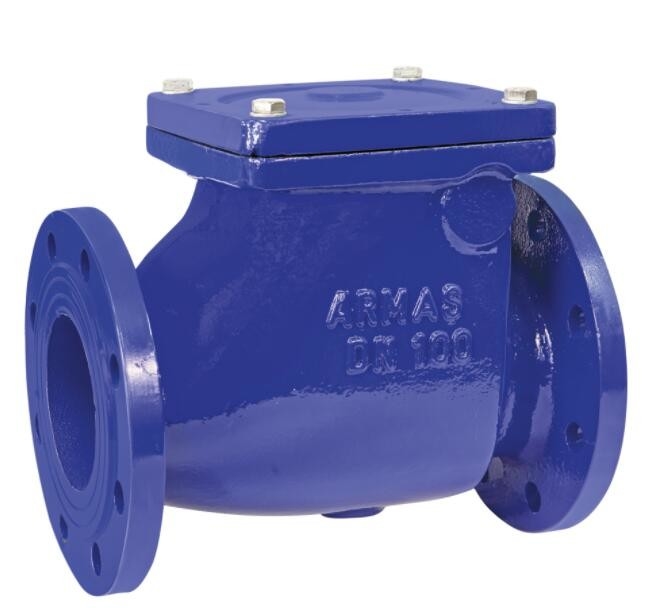

Heberückschlagventil, DIN Gusseisen/Stahl, Doppelflansch, Rückschlagventil



Anwendung:

Das Hubrückschlagventil kann unter Hochtemperatur- und Druckbedingungen mit gutem Aussehen, guter Funktion und überlegen arbeiten.Weit verbreitet in der Erdöl-, Chemie- und Wasseraufbereitungsindustrie.





Teilematerial
Nein.	Teile				MATERIAL
1	Körper				WCB
2	Sitz				SS304
3	Rabatt				WCB
4	Motorhaube				WCB



Technische Spezifikation

PN: 1,6 MPa, 2,5 MPa, 4,0 MPa, 6,4 MPa, 10,0 MPa

DN:50mm-400mm

Medium: Wasser, Öl, Gas etc.

Designstandard: BS5163

Flanschstandard: BS EN 1092

ANDERE STANDARDS SIND AUF ANFRAGE ERHÄLTLICH



Maßeinheit: mm
Bestellnummer (Mpa)	DN	10	fünfzehn	20	25	32	40	50	65	80	100	125	200	250	300	350	400
1.6	L	130	130	150	160	190	200	230	290	310	350	400	600	730	850	980	1100
	h	78	78	100	110	120	140	165	170	178	195	222	312	730	850	980	1100















Spezifikation:
Druck	PN(MPa)
	1.6	2.5	4
Stärke	2.4	3.8	6
Siegel	1.8	2.8	4.4
Körper	WCB(C)	CF8(P)	CF8M(R)
Temperatur	≤425	≤100	≤100
Mittel	Wasser, Dampf, Öl	Salpetersäure	Acetum





Bestimmung:
Durchmesser (mm)	L	D
		1.6	2.5	4
fünfzehn	25	48	48	48
20	31.5	58	58	58
25	35.5	68	68	68
32	40	80	80	80
40	45	90	90	90
50	56	105	105	105
65	63	125	125	125
80	71	140	140	140
100	80	160	165	165
125	110	190	195	195
150	125	215	225	225
200	160	270	285	290
250	200	330	340	350
300	250	385	400	415





















































Material:
NEIN	Teile	Menge	Material
1	Karosserie	1	316
2	O-Ring	2	EPDM
3	Rabatt	1	316
4	O-Ring	1	EPDM
5	Auge bol	1	316
6	kleine Abdeckung	2	316
7	Stift	1	316
8	Halteschraube	2	316
9	große Abdeckung	2	316
10	Bolzen	2	316
11	Frühling	1	316





◆Entscheidung:



DN	PN10.PN16							PN25							PN40
	EIN	B	C	D	E	L	g	EIN	B	C	D	E	L	g	EIN	B	C	D	E	L	g
40	94	16	22	81.4	25	195	0	gleich PN10							gleich PN10
50	109	16	32	94	33.6	208	1
65	129	17	40	111	46	230	2
80	144	17	54	123	56.5	245	3
100	164	18	70	147	71.4	265	3	168	18	70	149	71.4	269	3	Gleich PN25
125	195	18	92	171	87.3	297	5	194	18	92	171	87.3	296	5
150	220	20	112	200	106.6	321	5	224	20	112	202	106.6	325	5
200	275	22	154	256	148.2	376	5	284	22	154	265	148.2	385	5	291	22	154	268	148.2	392	5
250	331	26	192	302	185.2	436	6	342	26	192	307	185.2	447	6	353	26	192	312	185.2	458	6
300	380	32	227	352	216.3	484	10	401	32	227	360	216.3	499	10	418	32	227	368	216.3	516	10
350	446	38	266	408	254	548	12	458	38	266	412	254	560	12	475	38	266	422	254	577	12
400	498	44	310	460	294.4	603	14	515	44	310	463	294.4	620	14	547	44	310	484	294.4	652	14





Spezifikation
1	Baulänge nach DIN3202-K3.
2	Flanschbohrung nach ANSI125/150;DIN2501PN10/PN16;AS2129 Tabelle E;JIS10K ect.
3	Betriebsdruck: PN10; PN16



Hauptteile und Materialien
Anzahl	Teilname		Material
1	Körper		GGG50
2	Rabatt		SS304
3	Stengel		SS304
4	Frühling		SS304
5	Waschmaschine		PTFE
6	Waschmaschine		PTFE
7	Dichtung		NBR
8	Sechskantmutter		A193A





Hauptabmessungen
DN	D	D1	D2	L	R	T
50	107	65	40	43	27	18.4
65	127	80	60	46	35	19.8
80	142	94	70	64	42	27.7
100	162	117	88	64	50	27.7
150	218	171	134	76	77	31.6
200	273	224	182	89	102.5	32.9
300	378	310	260	114	146	43.3
350	446	360	298	127	170	45.3
400	488	410	350	140	195	52.3
450	546	450	385	152	215	58.2
500	594	505	438	152	238	58.3
600	700	624,5	538	178	292	74.6
700	820	720	662	229	345	96
800	930	825	762	241	394	99













































Normen

Design und Herstellung gemäß BS1868, ANSI B16.34
Abmessungen von Angesicht zu Angesicht wie ANSI B16.10
Endflanschabmessung wie ANSI B16.5
Druck-Temperatur-Nennwerte wie ANSI B16.34
Druckprüfung nach API 598
Anwendbares Medium: Wasser, Gas, Öl und andere Ätzmittel.





Prüfungsangst

Testgegenstand		Shell-Test		Dichtungstest		Rückendichtungstest		Luftdichtungstest
Mittel		Wasser						Luft
Einheit		MPa	lbf/Zoll2	MPa	lbf/Zoll2	MPa	lbf/Zoll2	MPa	lbf/Zoll2
Druck (Klasse)	150	3.1	450	2.2	315	2.2	315	0,5-0,7	60-100
	300	7.8	1125	5.6	815	5.6	815
	400	10.3	1500	7.6	1100	7.6	1100
	600	15.3	2225	11.2	1630	11.2	1630
	900	23.1	3350	16.8	2440	16.8	2440
	1500	38.4	5575	28.1	4080	28.1	4080
