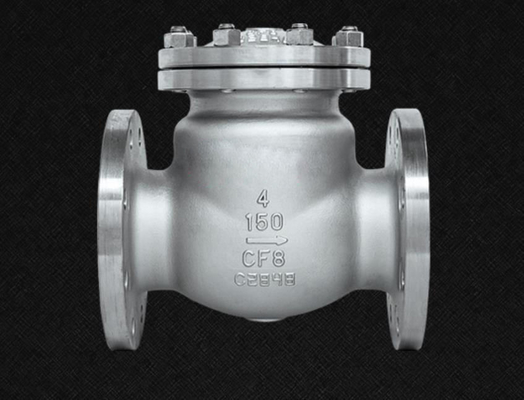

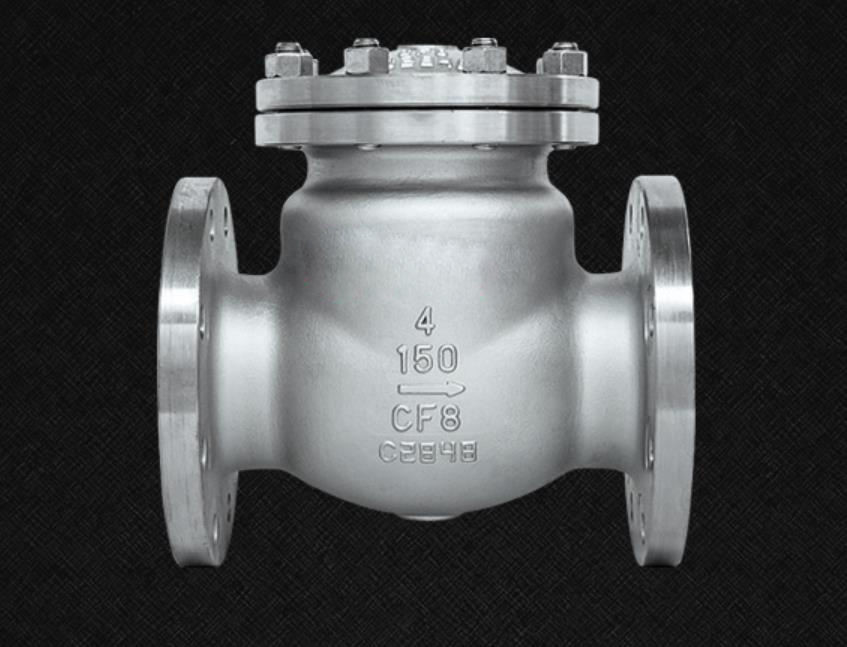

Seing horizontaler 16 6 Zoll des Rückschlagventils des Flansches des Edelstahls 304

Seing horizontaler 16 6 Zoll des Rückschlagventils des Flansches des Edelstahls 304

Was ist ein Rückschlagventil?

SchwingenRückschlagventil wird auch Einwegventil genannt, oder Rückschlagventil, seine Funktion ist, das Medium zu verhindern, das an zurück fließen in Vorbereitung ist. Das Ventil, das eigenständig durch den Fluss und die Kraft des Mediums sich öffnet oder schließt, um das Medium an zurück fließen zu verhindern, wird ein Rückschlagventil genannt. Rückschlagventile gehören der Kategorie von automatischen Ventilen, die hauptsächlich in den Rohrleitungen benutzt werden, wohin das Medium in eine Richtung fließt, und lassen nur das Medium in eine Richtung fließen, um Unfälle zu verhindern. Diese Art des Ventils sollte installiertes horizontal in Vorbereitung im Allgemeinen sein.

Schnelle Details

Edelstahl Rückschlagventil-Standards

Vertrauliche Maße als ANSI B16.10

Endenflanschmaß als ANSI B16.5

Druck-Temperaturbewertungen als ANSI B16.34

Druckprüfung als API 598

Anwendbares Medium: Wasser, Gas, Öl und anderes Kaustizitätsmedium.

Edelstahl-Rückschlagventil-Anwendung:

Ventil wird für das Verhindern des zurück-Gehens des Mediums in den Rohrleitungen und in den Ausrüstungen benutzt, und der Druck des Mediums holt das Ergebnis automatisch sich öffnen und schließend.

Wenn das Medium zurück-geht, wird Ventilteller schloss automaticaly, um Unfälle zu vermeiden.

Edelstahl Rückschlagventil-Berstdruck

Arten von Ventilen

Die Art der Scheibe entscheidet die Art des Ventils. Die meisten allgemeinen Arten Rückschlagventile sind

• Schwingen-Art.

  • Spitzen schwenkbar gelagert

  • Kippen der Scheibe

• Aufzug-Art

  • Kolbenartig

  • Ballart

• Doppelplatten-Art

• Endrückschlagventil

Schwingen-Rückschlagventil

Die Diskette in einer Schwingenart Ventil ist nicht gelenkt, während sie sich völlig öffnet oder schließt. Dieses Ventil funktioniert, wenn es Fluss in die Linie gibt und völlig geschlossen erhält, wenn es keinen Fluss gibt. Turbulenz und Druckabfall des Ventils ist sehr niedrig.

Scheiben- und Sitzentwürfe können von Metall-Metall- oder vom Metall zur Zusammensetzung sein.

Der Winkel zwischen dem Sitz und der vertikalen Fläche bekannt als der setzende Winkel und unterscheidet sich von 0 bis 45 Grad.

Normalerweise sind- die Sitzwinkel im Bereich von 5 bis 7 Grad. Größere Sitzwinkel verringern die Diskettenreise, mit dem Ergebnis des schnellen Schließens und so setzen die Möglichkeit des Wasserschlages herab. Ein vertikaler Sitz hat einen 0-Grad-Winkel.

Die Schwingenart Ventil erlaubt vollen, reibungslosen Fluss und schließt automatisch als Druckabfälle. Normalerweise installiert im Verbindung mit Schiebern, weil sie verhältnismäßig Kombinationen des freien Flusses liefern.

Eine grundlegende Schwingenart Ventil besteht einem Ventilkörper, einer Mütze und aus einer Scheibe, die an ein Scharnier angeschlossen wird.

Teile des Rückschlagventils

Es ist besteht Körper, Abdeckung, Scheibe, Scharnierstift und aus Sitzring. Im Bild unten können Sie die Teile des Ventils sehen.

Verpackende Details:

Wir wählen passende hölzerne Fälle entsprechend verschiedenen Ventilen und vereinbaren Facharbeiter, um im Falle der Quetschung zu verpacken. Langfristiger zusammengearbeiteter Absender bucht Raum, klare Gewohnheiten und transportiert für uns sofort. Es gibt drei Möglichkeiten für Transport, durch Meer, auf dem Luftweg und durch Zug. Wir vereinbaren Transport entsprechend dem Bedarf der Kunden.

Lieferungs-Details: Entsprechend dem Auftrag 7~60days
