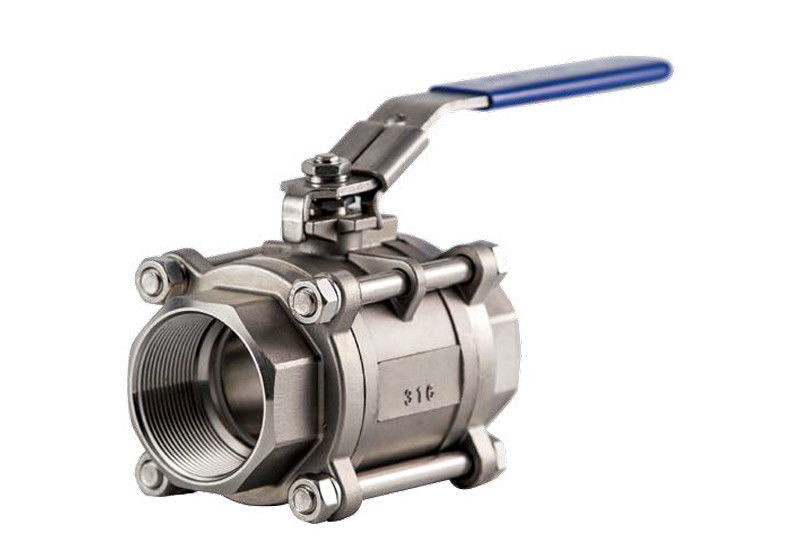

Drehzapfen brachte Kugelventil-Kohlenstoffstahl 3" 300# 3 Art das bearbeitete Innengewinde-Handbuch der Weisen-T an

Drehzapfen brachte Kugelventil-Kohlenstoffstahl 3" 300# 3 Art das bearbeitete Innengewinde-Handbuch der Weisen-T an

Schnelle Details

Drehzapfen brachte Kugelventileigenschaft an: eine volle Linie Produktangebot mit den Ventilen, die in 2" sich erstrecken - 42", ANSI-Klassen 150LB - 2500LB, geschmiedeter weggelaufener oder aller geschweißter Stahlkörper, nahe verbundene DrehzapfenBlockbauweise für niedrige funktionierende Drehmomente, Sekundärsitzdichtungsmitteleigenschaft. Ventile Kojo API-6D werden mit dem Selbst angeboten, der Sitze oder optionale doppelte Kolbendichtung entlastet. Spezielle Sitzmittel sind- auch verfügbar. Jedes Ventil trifft sich, API-6D, API 6FA und NACE Anforderungen. Wahlen umfassen Stammerweiterungen, Auslöser, Rohrwelpen und fachkundige Beschichtungen.

Ausrüstungsbeschreibungen

Drehzapfen brachte Kugelventile erfüllte alle Bedingungen von API 6D sowie die anderen Entwurfscodes an; Minimale Wandstärke mit ASME B16.34 einwilligen. Ventile werden normalerweise mit Hebel, Getriebe, Auslöser oder bloßer Welle auf Kundenantrag geliefert

1. Entwurf der Plattform ISO5211 wird zum Vorteil der Installierung des Auslösers angenommen
2. Doppelter Block und Blutfunktion
3. Ausblasschutzstammentwurf
4. Das Druckbalancierenloch wird auf dem Stahlball zur Verfügung gestellt
5. Der Körper wird mit einem Gerät für das Säubern des Ventilhohlraumes versehen
6. Automatische Druckentlastungsfunktion
7. Feuerfester und antistatischer Entwurf
8. Dichtungsmitteleinspritzungssystem für Notdichtung
9. Mehrfache treibende Modi erleichtern die Realisierung der Steuerung
10. Zuverlässige Stammdichtung und niedriges funktionierendes Drehmoment. Metallkann harter Dichtungssitz entsprechend Anforderungen gemacht werden

Standard

Entwurf u. Herstellungsstandard: API 608, API 6D, ASME B16.34,
Vertraulich: ASME B16.10, API 6D, LÄRM 3202
Flansch-Verbindungs-Größe: ASME B16.5, ASME B16.47, LÄRM 2543~2550, ASME B16.25
Kolben-Schweißens-Größe: ASME B16.25.
Test und Inspektion: API 6D, API 598

Ein Kugelventil ist ein Vierteldrehungsdrehbewegungsventil, das eine Ball-förmige Scheibe benutzt, um den Fluss zu stoppen oder zu beginnen.

Es ähnelt einem Steckerventil in vielerlei Hinsicht. Wenn ein Hafen im Ball in der Linie ist, erlaubt er Fluss während wenn Sie

drehen Sie das Ventil 90 Grad, festes Teil des Ballhalts der Fluss.

Die meisten Kugelventile sind von der schnellreagierenden Art, die eine 90° Drehung des Ventilgriffs erfordert, das Ventil zu betreiben.

Aber falls großes Ventil, das beträchtliche Kraft erforderte, das Ventil zu öffnen oder zu schließen, das gangbetriebene

Auslöser wird benutzt. Mit dieser Anordnung ist ein kleines Handrad genug, zum eines ziemlich großen Ventils zu betreiben.

In diesem Artikel habe ich nach Arten von Kugelventilen bedeckt, die in der Rohrleitung verwendeten.

• Schwimmen

• Drehzapfen angebracht

• Weise 3

• Spitzeneintritt

• Seiteneintritts- oder Spaltenkörper

• Dreiteiliger Körper

Anwendungen des Ventils

• Es kann in den verschiedenen Arten von flüssigen Dienstleistungen als Ein-Ausabsperrventil verwendet werden, das Blase-feste Absperrvorrichtung liefert.

• Es kann in einer Luft, in den gasförmigen und Dampfdienstleistungen sowie in den Kohlenwasserstoffdienstleistungen verwendet werden.

• Metall setzte Ventile kann in den Hochdruck- u. Temperaturanwendungen verwendet werden.

• es ist mit Instrumentschläuche weitverbreitet, Instrumente anzuschließen.

Vorteile

• Es ist schnell sich zu öffnen und nahe Art, die Blase-feste zuverlässige Dichtung in den Hochdrucktemperaturanwendungen liefert.

• Es ist kleiner und heller als ein Schieber der selben Größe und der Bewertung.

• Einige Entwürfe von Kugelventilen bieten die Flexibilität der Auswahl an, damit Sie das Ventil wählen können, das Ihren Anforderungen entspricht.

• Einfach zu benützen und kosteneffektive Wartung.

Eigenschaften:

Ball 1.Forged
sicherer Entwurf 2.Anti-fire
Gerät 3.Anti-static
Durchsickern 4.Free des Körper Siegelbaus
Drehmoment 5.Low in Kraft
6.Double block&bleed (DBB)
Dichtung 7.Emergency
Stamm 8.Extension an Ihrer Wahl
Entlastung der Körperhöhle 9.Automatic
Laufwerksarten 10.Various: Gang, Hebel, elektrisch, hydraulisch, pneumatisch

Standard-Befolgung

Entwurf und Fertigung: ANSI B16.34, API 608, API 6D, BS5351
Vertrauliche Maße: ANSI B16.10, API 6D
Flanschverbindung: ANSI B16.5, ANSI B16.47
Kolben geschweißt: ANSI B16.25
Fie-sicher: API 607, API 6FA
Test und Inspektion: API 598, API6D

Verpackendetails

Ventile werden im Plastikblasenblatt u. in den Sperrholzkästen eingewickelt

Hafen: China

Vorbereitungs- und Anlaufzeit:

Arten von Kugelventilen:

Obgleich Kugelventile in viele Arten unterteilt werden können, die auf der Funktionalität basieren, werden ihre bedeutenden zwei Kategorien unten gegeben:

Sich hin- und herbewegendes Kugelventil:

Ein sich hin- und herbewegendes Kugelventil hat keinen Anker für das Halten des Balls. Jedoch gibt es einen Stamm, der zum Ball befestigt wird.

Wegen dieses Grundes bewegt die Flüssigkeit frei den Ball abwärts entsprechend dem Druck des Flusses. Ein sich hin- und herbewegendes Kugelventil

gilt als eine große Wahl für das Regulieren des Flusses des Ventils.

Drehzapfen-Kugelventil:

Anders als das sich hin- und herbewegendes Kugelventil kommt DrehzapfenKugelventil mit einem Anker auf beiden Seiten vom Ball. Diese zusätzliche Unterstützung

stellt Gelenk zum Ball und zu den Hilfen zur Verfügung, den enormen Fluss zu enthalten. Wegen dieses Grundes, DrehzapfenKugelventile seien Sie für sehr populär

Anwendungen, die den Fluss von Hochdruckventilen miteinbeziehen.
